Rollbarer Werkstattschrank mit Lochwand-Tür, Auszügen und Staubdeckel – damit Nähmaschine und Zubehör verschwinden, wenn die Wohnzimmerwerkstatt Pause macht.
Das DIY-Mobil aus dem HANDMADE Kultur Magazin Nr. 4/2014 ist ein kompakter Rollcontainer (ca. 80 × 50 cm Grundfläche) mit zwei Schiebetabletts, einer Lochfront-Tür für Werkzeug und einer abschließbaren Seitentür.
Explosionszeichnung als PDF öffnen
Zuschnittliste als PDF öffnen
Direkter Download · kein Konto erforderlich
Planen & vorbereiten
So startest du dein Holzprojekt

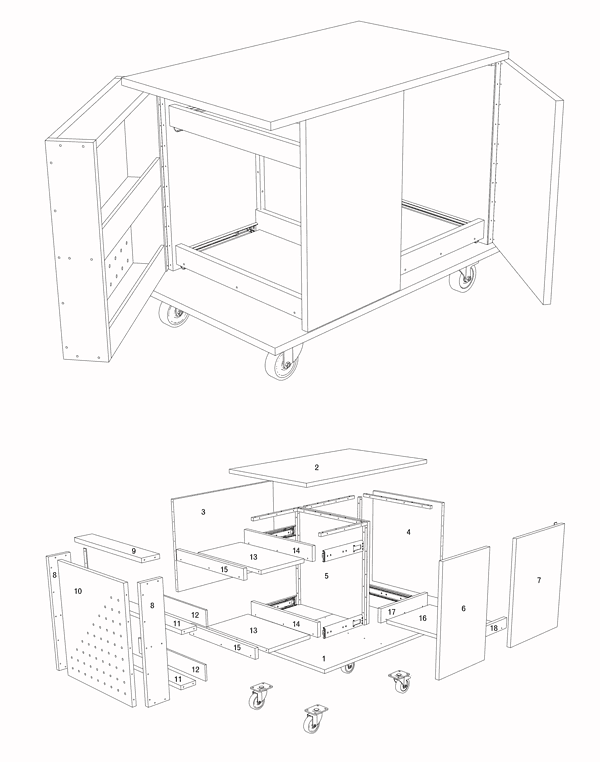

Die Explosionszeichnung zeigt den Aufbau aus 18 nummerierten Teilen – von Boden und Deckel über Mittelwand und Türen bis zu den Auszügen.
- Zuschnittliste prüfen18 Teile aus 18-mm-Platten (Kleinkramblenden 8 mm): Boden, Deckel, Rückwand, Seitenwände, Mittelwand, Türen und Auszugsteile für kleines und großes Fach.
- Korpus bauenZuerst den Kasten aus Boden (500 × 800 mm), Rückwand, Seiten- und Mittelwand zusammenschrauben. Rollen unten montieren.
- Türen & Auszüge einbauenLochfront-Tür mit Regalen, Seitentür und zwei Auszüge (250 × 458 mm bzw. 400 × 355 mm) nach Explosionszeichnung montieren.
Projektüberblick
Was du baust
Ein mobiler Werkstattschrank auf Rollen: oben eine stabile Arbeitsfläche, innen zwei breite Auszüge, seitlich eine Lochwand-Tür für Haken und Kleinteile sowie eine zweite Tür für größere Utensilien. Alles staubgeschützt unter dem Deckel.
- Grundmaße: 500 × 800 mm (Boden/Deckel), Gesamthöhe Rückwand ca. 691 mm
- Material: 18-mm-Multiplex oder Spanplatte, Kleinkramblenden 8 mm
- Besonderheit: Lochfront-Tür (Teil 10) als Werkzeugwand, zwei Auszüge unterschiedlicher Breite
- Rollen: Unten am Boden – ideal für Näh- und Bastelzubehör im Wohnbereich
